成功案例

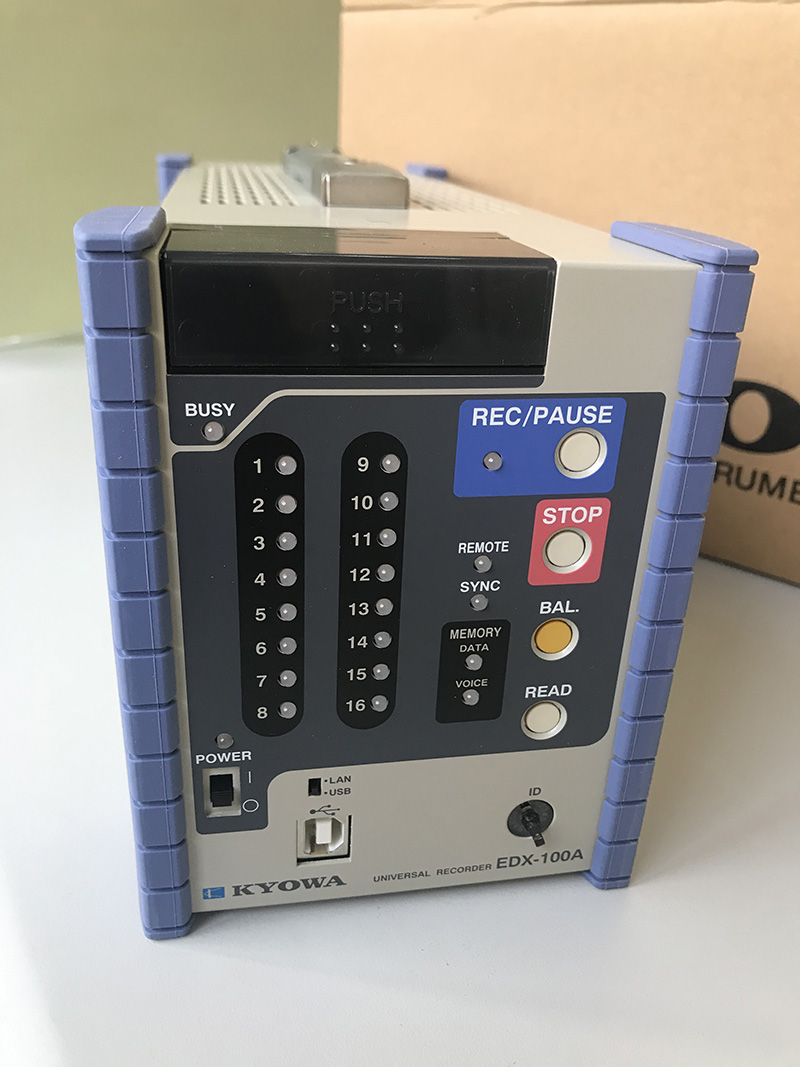

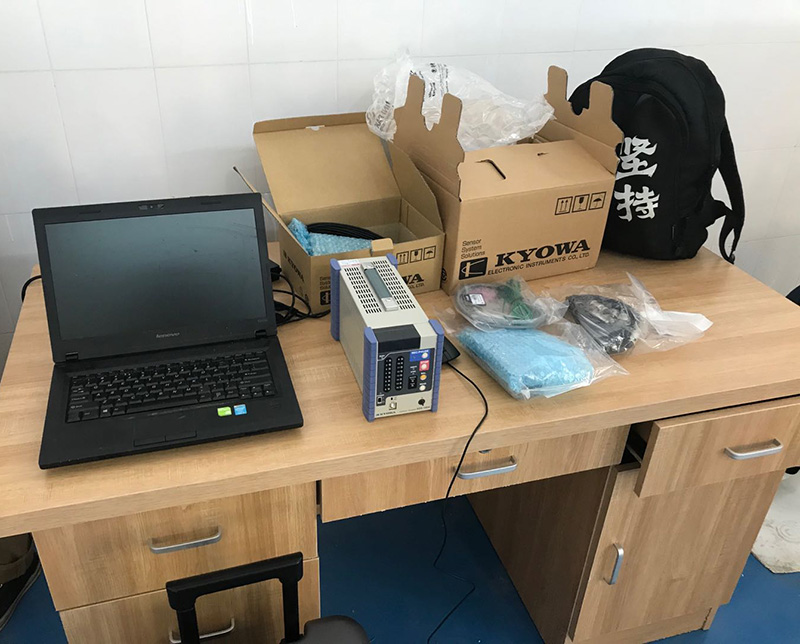

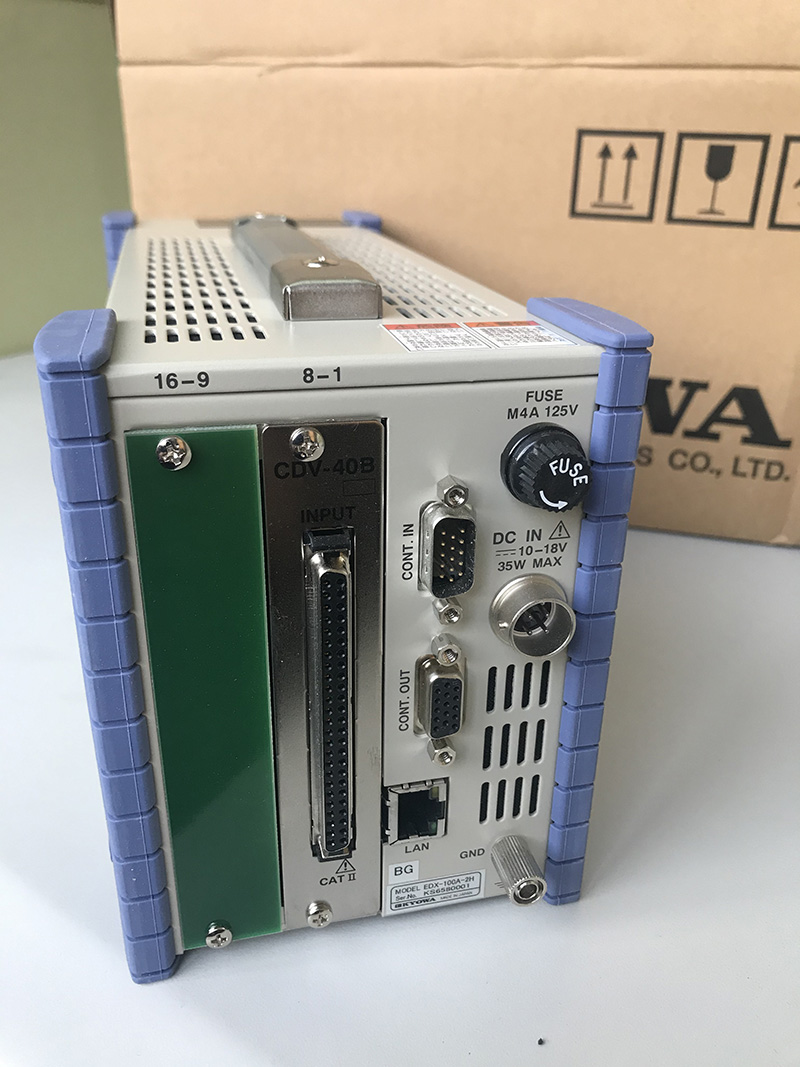

江蘇航運職業技術學院 共和KYOWA EDX-100A動態應變采集儀交貨
江蘇省某高等職業技術學院 共和KYOWA EDX-100A動態應變采集儀交貨
江蘇航運職業技術學院 共和KYOWA EDX-100A動態應變采集儀交貨
EDX-100A動態應變采集儀具體參數：
| 規格 | EDX-100-1:8通道 EDX-100-2:16通道 |
| 通道數 | 8-32通道可選，可以擴展至128通道 |
| 組合方式 | 4臺可以同時聯機，可以擴展128通道，并將數據存在各自CF卡或直接輸入電腦 |
| 測量信號 | 應變片、應變式傳感器、直流電壓、熱電偶、Can總線數據 |
| 采樣方式 | 全部通道同時采樣 |
| 采樣頻率 | 1HZ-20KHZ(1/2/5系列):8通道采集 1HZ-10KHZ(1/2/5系列):16通道記錄 1HZ-5KHZ(1/2/5系列):32通道記錄 1HZ-5KHZ(1/2/5系列):CAN數據收錄時 |
| 量程 | 應變：500，000.0微應變 電壓：10v |
| 量程精度 | 各量程±0.2%FS |
| 非線性度 | ±0.1%FS |
| A/D分辨率 | 16位 |
| 數據存儲 | CF存儲卡（128M-2G）保存和設置文件，采樣數據也可以同步傳輸電腦 |
| 數據形式 | 共和標準K32形式，可以轉化為EXCEL格式，（另售）數據解析軟件DAS-100A |
| 條件設定 | 聯機設定：LAN網絡USB接口，根據PC設定 脫機設定：把儀器設定數據保存在CF卡上，并通過CF卡回收 |
| 測量模式 | 手動測量、手動遙控測量、定時自動測量、觸發測量 |
| 采集卡 | CDV-40A(—F)應變/電壓采集卡 DPM-42A（—F）動態應變測試卡 CCA-40A電荷放大器卡（測量壓電式加速度計） CTA-40A熱電偶卡CFV-40AF/V轉換卡CAN-40CAN卡 |
| TEDS功能 | 與PC聯機采集時，對應測試卡：CDV-40A（—F）、DPM-42A(—F)、CCA-40A(—F）卡 |
| DAS-100動態數據分析軟件 | 曲線圖種類：時間系列（X-T）曲線圖 16曲線/畫面 數據文件編輯：數據編輯、頁頭編輯、文件保存、切取功能、阿斯基變換 統計處理：顯示和存儲記錄數據的大值、小值、平均值、標準偏差 分析處理：四則運算、頻域分析、時域分析 |
| 通信接口 | LAN接口（網線接口）或USB接口 |
| 使用電源 | DC 10-18V或特定AC轉換器（AC100-240V） |
| 消耗電源 | EDX-100-1:約1.2A（含1張DC12V CDV-40A 上限載荷時） EDX-100-2:約1.8A（含2張DC12V CDV-40A 上限載荷時） EDX-100-4:約1.8A（含4張DC12V CDV-40A 上限載荷時） |
| 外形尺寸 | EDX-100-1:70.0(W)×132.5H)×255(D)mm EDX-100-2:92.5(W)×132.5H)×255(D)mm EDX-100-4:137.5(W)×132.5H)×255(D)mm 注：不含突出部分 |
| 重量 | EDX-100-1:本機約1.6kg（含1張DC12V CDV-40A,約1.7kg) EDX-100-2:本機約1.8kg（含2張DC12V CDV-40A,約2.0kg) EDX-100-4:本機約2.0kg（含4張DC12V CDV-40A,約2.6kg) |
| 標準附件 | 電源電纜（P-57),動態數據收錄軟件 DCS-100A |
| 另售品 | 轉接電纜（N-95）2m,AC適配電源：AC 100-240v |
